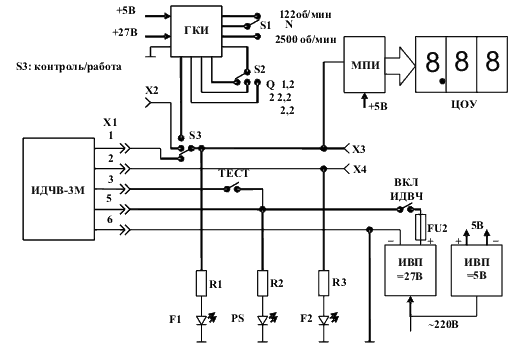

Функциональная схема прибора

ГКИ – генератор импульсов

МПИ - микропроцессорный измеритель скважности

S1 – переключатель частоты импульсов

S2 – переключатель скважности импульсов

     S3 – переключатель выбора сигнала

ЦОУ - цифровое отображающее устройство

ИВП - блоки вторичного питания

F1, F2 – индикация напряжения импульсной последовательности датчика (генератора)

PS - индикация наличия напряжения питания датчика.

     Q,QQ – численное значение скважности импульсов (с фиксированной запятой)

NNNN – численное значение частоты вращения с учетом числа зубьев шестерни (n=31).

Измеряемый сигнал, получаемый от датчика, внешнего или внутреннего генератора импульсов «ГКИ» поступает на микропроцессорный измеритель скважности «МПИ». Выбор источника сигнала (рабочий режим, поверочный или контрольный) производится переключателем S3. Частота и скважность импульсов генератора контрольных импульсов задаются переключателями S1 и S2 с учетом числа зубьев (31) используемой для датчика оборотов шестерни.

Цифровое отображающее устройство ЦОУ обеспечивает отображение измеренных значений. Блоки вторичного питания ИВП вырабатывают напряжения +27 В, +5, необходимые для работы датчика и элементов прибора.

Светодиоды F1, F2 сигнализируют о наличии напряжения импульсной последовательности датчика (генератора), светодиод PS предназначен для индикации наличия напряжения питания датчика.

Результаты измерений выдаются через последовательный интерфейс RS-232 в канал связи в ПЭВМ (ПК) в формате Q,QQ NNNN, где Q,QQ – численное значение скважности импульсов (с фиксированной запятой), NNNN – численное значение частоты вращения с учетом числа зубьев шестерни (n=31).
