Вольтметр-частотомер сетевой ВЧС-4НТ настольный

Вольтметр-частотомер сетевой ВЧС-4НТ настольный предназначен для непрерывного измерения и индикации частоты электрической сети переменного тока, а также контроля температуры окружающей среды. Основными потребителями прибора являются метрологические службы промышленных предприятий и органов Госстандарта.

С техническими характеристиками прибора можно ознакомиться по этой ссылке

Конструктивно прибор выполнен в настольном пластмассовом корпусе и состоит из следующих основных элементов:

а) базовая плата;

б) плата индикатора;

в) передняя панель с сетевым выключателем

г) задняя панель с сетевым соединителем «СЕТЬ», держателем сетевого предохранителя, переключателем измеряемого сигнала <ВХОД Ux fx>, разъемом частотного входа поверочного сигнала «~2 V», клеммами входного сигнала
«~220 V», разъемом подключения датчика температуры «ДТ», выходным разъемом интерфейса RS-232;

д) нижняя и верхняя крышки корпуса.

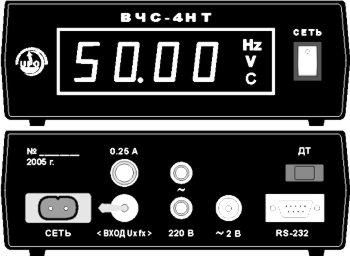

Лицевая панель Задняя панель

     Принцип действия частотомера основан на измерении длительности нескольких (50 или 100) периодов частоты питающей электрической сети путем подсчета за это время числа колебаний кварцевого генератора опорных импульсов. Измерение напряжения переменного тока производится аналого-цифровым преобразователем с активным выпрямителем. Контроль температуры производится выносным интегральным датчиком температуры TMP-04

Подробное описание работы схемы здесь
