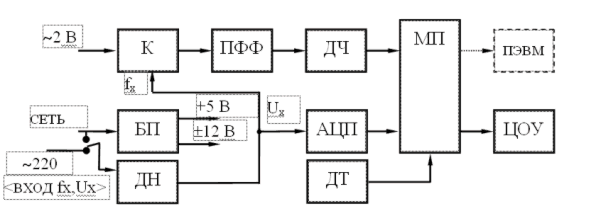

Структурная схема ВЧС-4НТ

ДН - делитель напряжения

К – коммутатор

     ПФФ - полосовой фильтр

ДЧ - делитель частоты

МП – микропроцессор

ДТ – датчик температуры

ЦОУ цифровое отображающее устройство

БП - блок питания

Измеряемые сигналы (частота и напряжение), получаемые от питающей сети или от гнезд «220В» поступают на делитель напряжения ДН. Выбор источника сигнала измеряемой частоты (рабочий режим или поверочный «2В») производится коммутатором К. Далее частотный сигнал обрабатывается полосовым фильтром ПФФ, где производится нормировка сигнала по уровню и формирование цифровой последовательности, пропорциональной измеряемой частоты. Делитель частоты ДЧ производит умножение длительности периода в N раз, что дает возможность проведения более точных измерений и снижает воздействие импульсных помех.

Микропроцессор МП производит вычисление частоты по измеренному значению временного интервала, вычисление среднего значения частоты, получение кода от АЦП измеренного напряжения, вычисление значения напряжения, прием данных от датчика температуры ДТ и вычисление значения температуры, подготовку данных для индикатора, выполнение вспомогательных и тестирующих функций.

Цифровое отображающее устройство ЦОУ обеспечивает отображение измеренных значений. Блок питания БП вырабатывает напряжения +5, ±12 В, необходимые для работы элементов прибора.

Результаты измерения выдаются через последовательный интерфейс RS-232 в канал связи к ПЭВМ (ПК)
