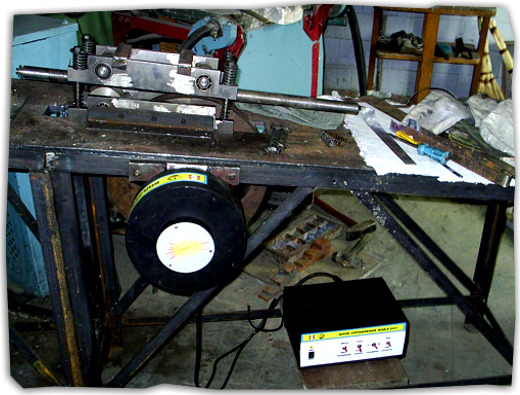

Во время использования  некоторых  машин непрерывного литья необходимо соблюдать строгую диаграмму работы. Нужно  часто менять скорость и направление вращения рабочих органов. Следовательно,  автоматизированный электропривод на базе двигателя с катящимся ротором как нельзя лучше подходит для этих целей. Он обеспечивает четкое позиционирование, безинерционную остановку и мгновенный реверс.

Структурная схема примененного привода приведена на рисунке.

Структурная схема электропривода

Состав привода:

1)  Двигатель с катящимся ротором

2)  Блок ключей (БКл) для коммутации обмоток двигателя (О1-О6)

3)  Управляющий микропроцессор (МП), обеспечивающий управление ключами

4)  Блок питания (БП)

5)  Пульт местного управления (ПМУ)

6)  Преобразователь интерфейса (ПИ)

7)  Управляющий компьютер (ПК)

Оператор может управлять приводом при помощи пульта местного управления, либо в автоматическом режиме по программе, заложенной в компьютере.
