Безредукторный автоматизированный электропривод на базе электродвигателя с катящимся ротором

Электропривод – это устройство, которое достаточно широко применяется в автоматизированных системах управления. В большинстве случаев он состоит из  быстроходного электродвигателя и механического редуктора. Тщательный анализ данной системы показал, что от редуктора можно отказаться.

Причин тому было несколько. Среди них, например, то, что его вращающаяся масса мешает обеспечить мгновенный реверс и изменение скорости вращения в течение одного оборота. Кроме  того – редуктор требует  значительных эксплуатационных затрат.

Итак, предлагаем вашему вниманию нашу оригинальную разработку - безредукторный автоматизированный электропривод на базе электродвигателя с катящимся ротором

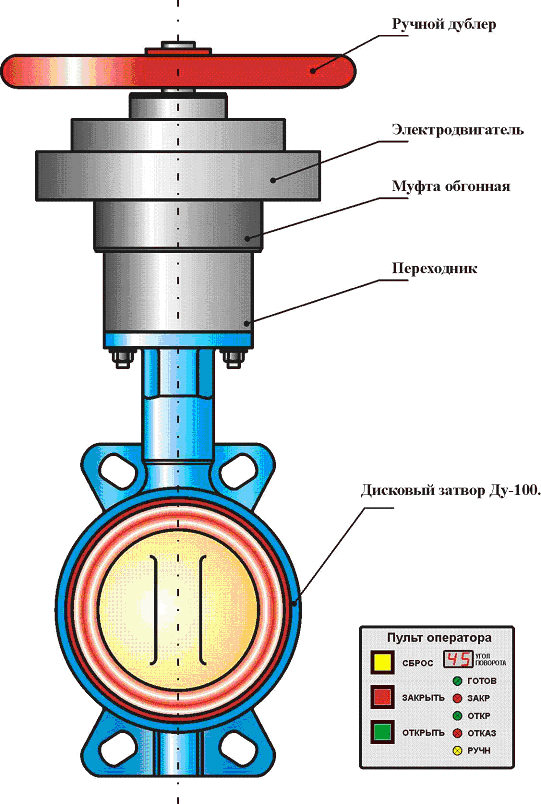

    Состав электропривода:

1. Электродвигатель с катящимся ротором.

2. Устройство передачи несоосного вращения.

3. Ручной дублер с узлом блокировки автоматического режима.

4. Управляемый источник питания электродвигателя.

5. Устройство сигнализации положения.

6. Устройство, обеспечивающее самоторможение.

7. Удаленный пульт сигнализации, измерения и управления.

Технические характеристики:

Система работает на постоянном токе и при низких напряжениях

Напряжение питания: 12, 220 В

Номинальный ток: 0,1 - 5 А

Время поворота на угол 90°: 15-60 с

Частота вращения: 0,25 - 1 об/мин

Вращающий момент: 0,1 - 25 Нм

Время разгона и остановки: 0,2…0,05 с.

Преимущества данной системы – возможность позиционирования и реверса, изменение скорости в течение одного оборота. Жесткая характеристика предоставляет возможность работы на упор в течение длительного времени.

Система управления электроприводом снабжена интерфейсом, а также устройствами преобразования полученного сигнала в сигнал управления заданного вида. Это означает, что разработанная конструкция легко интегрируется в различные системы автоматического управления и может управляться компьютером.

Подробнее о предпосылках создания о принципе работы Вы можете узнать здесь.

Наша разработка может применяться в устройствах гелиостатирования, на предприятиях химической и нефтегазовой промышленности,  в арматуростроении,  в экструдерах, шлагбаумах, и во многих других автоматизированных системах.
